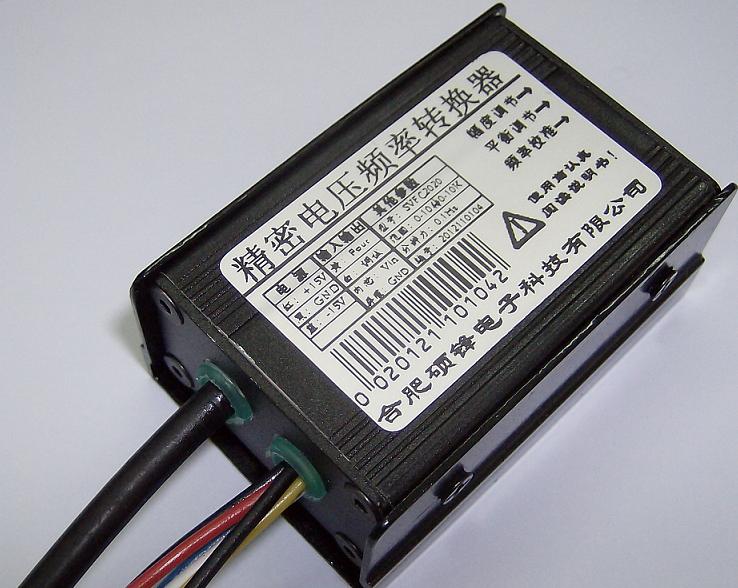

SVFC12系列电压-频率转换器

主要性能：
（1）具有电压-频率或频率-电压变换功能（后者需定制）
（2）电压或电流输入（后者需定制）
（3）支持输入单极性、双极性信号（后者需定制）
（4）逻辑输出电平与DTL、TTL、CMOS兼容
（5）最高输出频率：1MHz（默认0-10V转0-10K）
（6）线性误差：
     f=10KHz，<±0.005%FSR
     f=100KHz，0.02FSR
     f=1MHz，0.2%FSR
（7）增益误差（f=10KHz）：5%FSR
（8）输出漏电流：0.02mA
（9）输出失调电压：4mV

初次使用时校准方法

第一步： 打开右盖螺丝

第二步： 接通电源

第三步： 测试白线对地（GND）电压

第四步： 调节“平衡调节”微调电位器，直至电压表显示读数为0.0010V～0.0020V之间。

第五步：输入标准电压，例如5.00000V，使用频率计监测黄线对地（GND）频率。

第六步： 调节“频率校准”微调电位器，使频率计显示读数为5.00000KHz。

第七步：如果需要调节幅度，请使用示波器监测波形，调节“幅度调节”微调电位器使波形幅度达到所需要的数值。默认为5V。

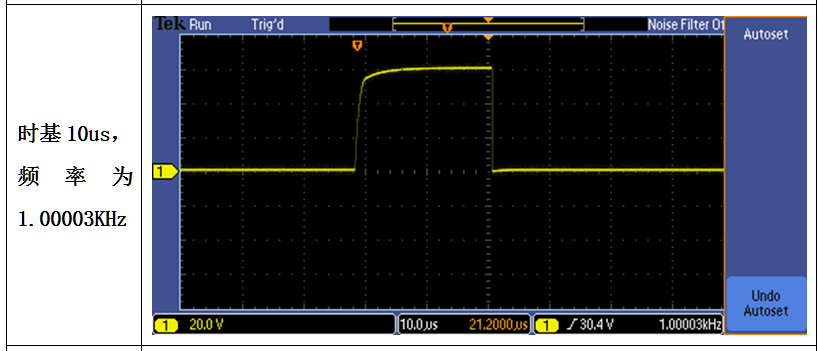

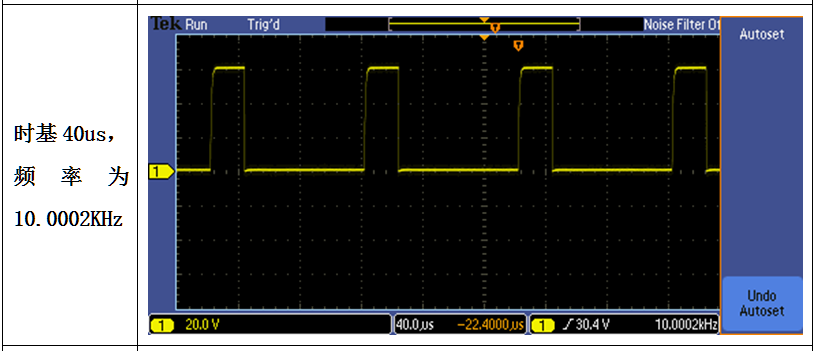

测试波形：
