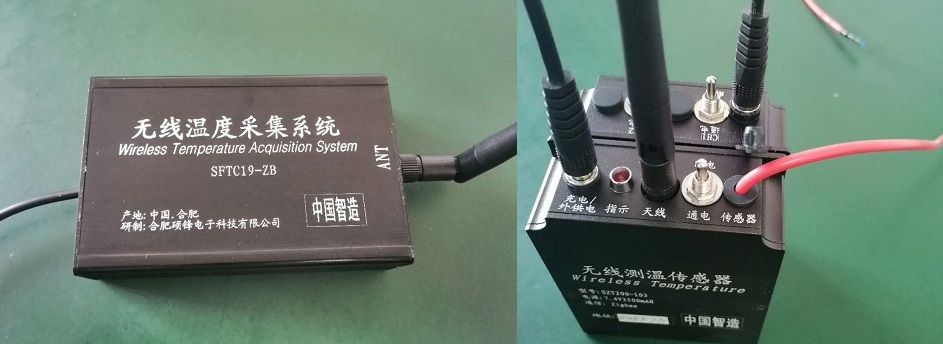

SZT200无线温度传感器
一、通信协议格式
出厂默认缺省设置: 波特率9600,无校验,停止位1
|
FC
|
03
|
17
|
00
|
XX
|
YY
|
ZZ
|
AA
|
BB
|
CC
|
XOR
|
|
帧头
|
功能码
|
命令
|
00：自定义地址
＞00：ZB短地址
|
目标
地址
|
端口
号
|
引脚
|
00
|
异或
校验
|
二、关于温度的读取
2.1 读取AD数值

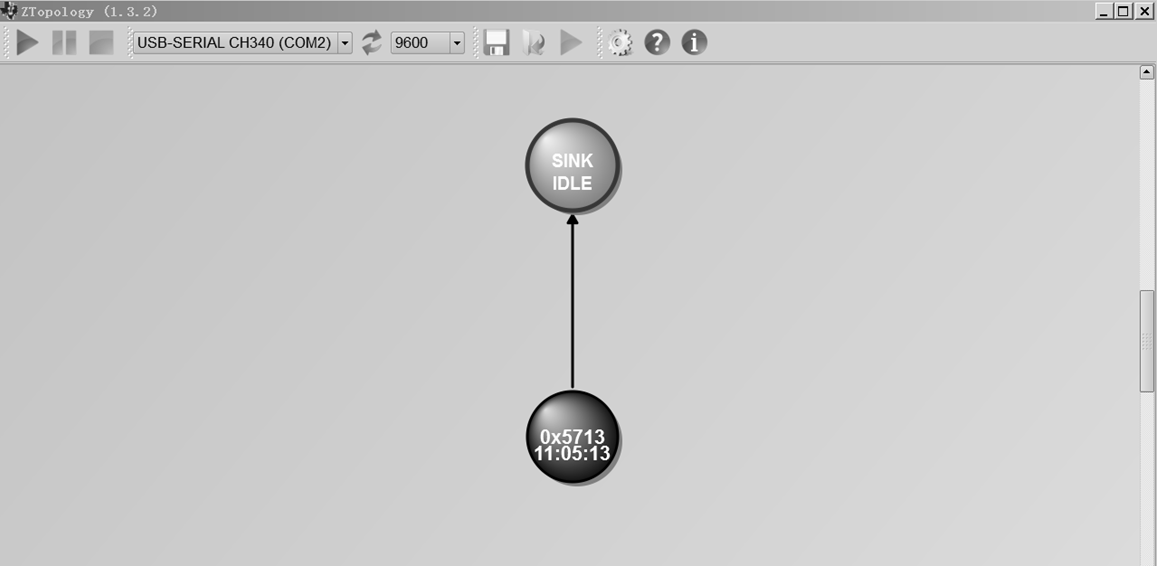

读取温度需要用到节点的zigbee短地址，短地址标注在产品的侧面，获取短地址的另外一个方法是查看拓扑图，将1个终端与协调器相连接，打开软件，如下图所示：
上图中，蓝色代表终端，0x5713为设备短地址。例如某个终端的Zigbee短地址为0x8C06 ,可以用zigbee短地址读取该终端缩测量的温度。发送指令：
FC 03 17 00 11 06 8C 00 80 00 F3
注意短地址的高低位，低字节在前，高字节在后。
例如接收到的数据如下：
FC 08 17 00 11 06 8C 00 80 99 14 75
则99 14为温度数值，低字节在前，高字节在后，其十六进制数为0x1499,换算成十进制为5273。
接收者无响应：FC 88 14 00 XX YY ZZAA BB CC XOR
响应超时：FC 04 14 00 XX YY ZZ AA BB CC XOR
