SFTC19多通道温度采集

SFTC19多通道温度分布采集系统

最多可以达到20路温度采集，通过USB接口传送到电脑，可以根据客户要求开发相应的上位机软件，支持标准ModbusRTU协议，也可以接各种工控屏实现温度的显示和记录。

本产品选用高精度温度传感器探头，最高精度可以达到0.1℃，分辨率0.01℃，有线传输，实测传输距离300米没问题。

本产品支持定制，可以按照客户要求设计控制板和开发相应的上位机软件。本产品已经在中国科学技术大学国家同步辐射实验室LTP实验室等场合得到应用，产品的稳定性处于较高水平。

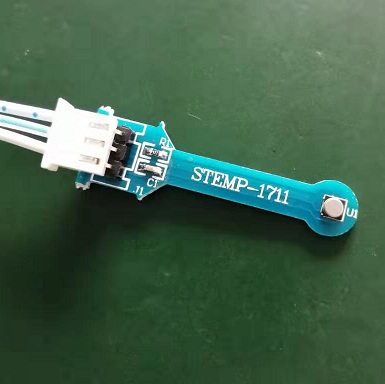

上图：高精度温度探头

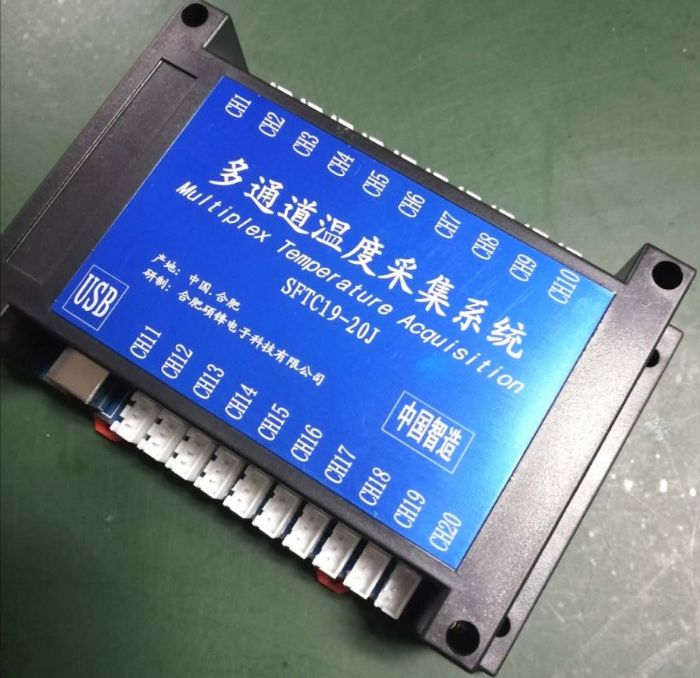

上图：多路温度采集系统

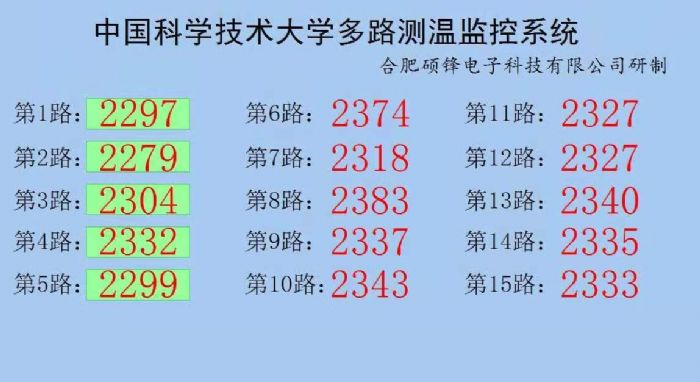

上图：多路温度采集演示界面

技术参数

通信协议

地址码（1byte）	功能码（1byte）	第一个寄存器的高地址（1byte）	第一个寄存器的低地址（1byte）	寄存器数量的高位（1byte）	寄存器数量的低位（1byte）	CRC校验（2byte）

说明：

①出厂默认为：8位数据位，1位停止位，无校验，波特率9600

②关于地址码，第一块采集板为1，第二块采集板为2。每块采集板可带16（可升级为20）路温度传感器

③关于功能码，固定为0x04(因为该系统的温度数据映射到输入寄存器)

举例（以第一块采集板为例，若为第二块采集板，请将地址码更换为0x02即可。）

①读取第一路温度传感器温度数值，发送命令：

地址码（1byte）	功能码（1byte）	第一个寄存器的高地址（1byte）	第一个寄存器的低地址（1byte）	寄存器数量的高位（1byte）	寄存器数量的低位（1byte）	CRC校验（2byte）
0x01	0x04	0x00	0x00	0x00	0x01	0x31	0xCA

返回数据如下：

地址码	功能码	字节数	数据高位	数据低位	CRC校验
0x01	0x04	0x02	XX	XX	XX	XX

返回的数据需要缩小100倍，即为实际温度数值。

②读取第二路温度传感器温度数值，发送命令：

地址码（1byte）	功能码（1byte）	第一个寄存器的高地址（1byte）	第一个寄存器的低地址（1byte）	寄存器数量的高位（1byte）	寄存器数量的低位（1byte）	CRC校验（2byte）
0x01	0x04	0x00	0x01	0x00	0x01	0x60	0x0A

返回数据如下：

地址码	功能码	字节数	数据高位	数据低位	CRC校验
0x01	0x04	0x02	XX	XX	XX	XX

其他以此类推。。。。。。
