SVC3110系列

技术参数

接线与功能定义

（一）电机接口

此为2芯座针接口，请使用我公司标配的2芯航空插头。接直流有刷电机电动推杆。1脚-正，2脚-负。

（二）电源接口

此为3芯座针接口，请使用我公司标配的3芯航空插头。

1脚-DC24V，   2脚-0V。   3脚-垂直状态指示电压输出（垂直后输出24V）

产品附件：

1、输入航空插头：3芯、1个、标配

2、输出航空插头：2芯、1个、标配

3、弹簧线：选配

4、开关电源：选配

5、电动推杆：选配

关于垂直仪适配电动推杆的选择：

本公司生产的垂直定位仪，已经在抹墙机上得到广泛的应用，关于适配电动推杆，应该遵循以几点：

1、电动推杆类型为：直流有刷电机电动推杆

2、额定电压：推荐DC24V，如果用DC12V的，也可以。

3、电动推杆速度：

(a)推杆顶正面墙面情况下，速度≤15mm/s，建议7mm/s、10mm/s、14mm/s可以达到最佳状态。

(b)推杆顶地面的情况下，速度5mm/s，推荐3mm/s可以达到最佳状态。

4、电动推杆的行程：没有具体要求，需要根据机器机械结构选择，常规为100或者150mm行程。

5、电动推杆的额定电流：本公司的垂直仪带有过流保护，所以对电动推杆的最大功率是有限制的，选择额定电流小于2A的电动推杆即可。

产品生命周期：量产

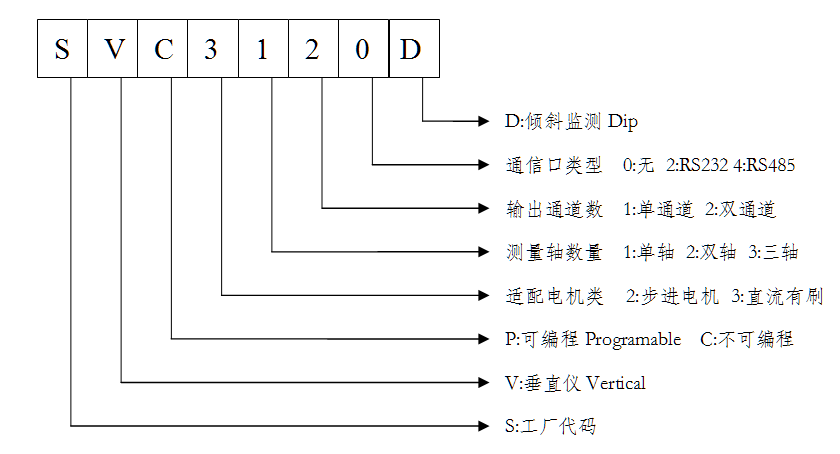

订货信息：

SVC3110     单通道    手动/自动     PWM电机控制技术
