倾角传感器典型应用方案解决

发布时间：2014-05-26 文章来源：本站浏览次数：4590

倾角传感器典型应用案例分析

一、间接测量

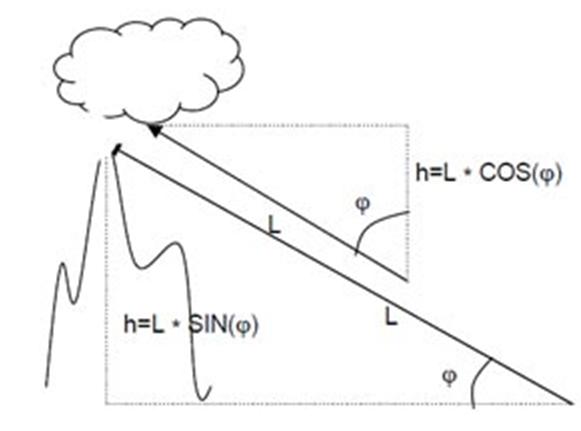

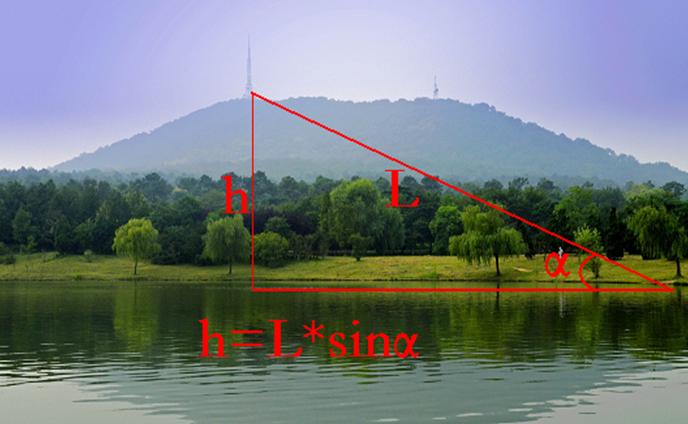

对山、建筑物、树木等物体的高度进行测量也能使倾斜传感器得到最充分的利用。通过倾斜传感器的角度测量往往与通过激光测距仪的距离测量同时使用。该测量方式可被很好地利用在与建筑有关的行业或需要估测某块区域内树木体积的应用场合中。例如以我们公司（合肥硕锋科技）旁边的合肥大蜀山为例，构建如下三角形，可以测量观测点到山顶的距离，间接的计算出大蜀山的高度h = L*sinα 。

二、位置检测

在工业领域中，机械臂前端的位置信息对大多数的装置和机械来说都是十分重要的。例如对大型液压挖掘机的拖拉机部分来说，铲斗的位置和高度是相当重要的信息。

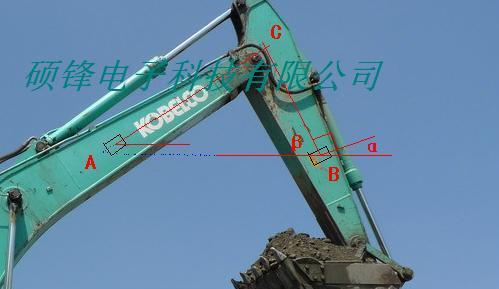

铲斗的相对位置可以通过相对某坐标轴的倾角信息计算获得。铲斗的位置信息在某些场合是无法用眼睛来观测的，例如在水中等。在这些情况下，能够获得精确的铲斗位置信息就变得十分重要。就是说，能够通过位置检测来使挖掘工作变得更容易，作业效率也就能变得更高，进而也就能够减少电缆、管道等被挖断等意外事故发生的可能性。倾斜传感器可以替代原先的驱动单元，降低位置检测的成本，并提高可靠性。

三、吊篮安全监测

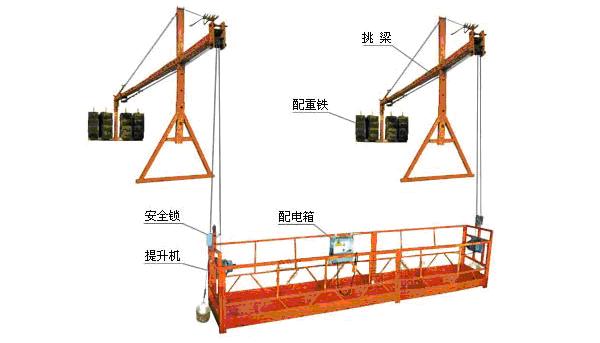

高空作业存在着很大的危险性，如何保证吊篮的平稳，确保施工人员的安全是高空吊篮必须要考虑的问题之一，吊篮上需要安装防倾斜装置，电子防（平台）倾斜装置的要求触发时，电子防倾斜装置应：
1)上升时，停止较上部（高端）的提升机电机的动作。
2)下降时，停止较下部（低端）的提升机电机的动作。
3）在平台长度方向倾斜角度到达1.5度（误差不大于0.3度）

推荐倾角传感器安装在吊兰机械的吊斗上，来确定吊篮的倾斜角度，避免操作人员因为对高空环境不了解造成的操作失误，例如受到高空风力的影响、高空作业人员自身的移动、高空距离较远无法准确判断等各种因素造成的吊篮倾斜、侧翻事故。
推荐型号：
（1）SSW6110H1-232：量程正负10度，单轴倾角开关，单方向检测，继电器输出
（2）SSW0010H2-232：量程正负10度，双轴倾角开关，双轴检测，继电器输出
若您可以做信号的处理，或者希望将倾角传感器的角度值包括安装的其他传感器（比如说有超载检测传感器等）一并处理，可以选择以下型号：
（1）SSA6110H1-C420：量程正负10度，单轴电流型。
（2）SSA0010H2-C420：量程正负10度，双轴电流型。
