汽轮机组转子扬度调整用倾角传感器 |
|
发布时间:2018-03-09 文章来源:本站 浏览次数:4349 | |

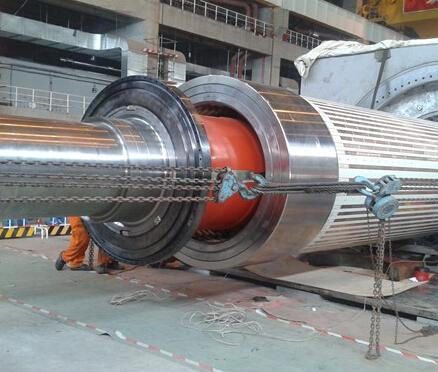

汽轮机组转子扬度调整用倾角传感器 扬度即向上扬起的程度。转子由于自重作用存在静挠度,这就表现为转子水平放置时两端或者说轴颈会向上扬起。用精密水平仪测得的这个扬起值习惯上叫转子扬度。大型汽轮机检修中应统筹考虑,即要考虑中心又要考虑转子扬度,否则会导致轴瓦负荷分配不合理和发生轴承振动超标。 在大型机电工程安装调试中经常需要对水平与倾斜的测量,如汽轮机组转子扬度(微倾斜度)的调整是安装调试检修中的一项重要工作。由于测量精度要求非常高,当前所采用的水平检测手段方法有一些局限性,个人主观经验起着重要作用。应用示硕锋科技公司自主研发的高精度双轴倾角传感器,可以用于倾角测量仪,用以代替基于水泡的各种水平尺等简陋工具,既可以安装到这些施工机械上用于自动调平,又可为对施工质量进行检测。 转子扬度测量,一般在修前、修后以及对轮螺栓连接前后各测量一次。扬度测量时应检查轴颈上是否有毛刺,轴颈和水平仪是否有垃圾,每次测量时,应在同一位置,测量时将水平仪放在转子轴颈的中央,然后读数,然后将水平仪转180度,再读数,取两次读数的平均值即为转子的扬度。将测得的扬度与制造厂要求和安装记录或前次检修记录进行比较,掌握轴系的扬度变化趋势,每次检修前后应基本一致。 汽轮机转子扬度、水轮机安装的水平度要求很高,单量程不需要太大,所以需要选择为公司的高精度系列产品,可以选择数字型的,例如SSA0310U2-485MB。该款是双轴高精度系列,量程15度,485通信接口,支持标准modbusRTU协议的一款倾角传感器。 我们这款水平传感器,耐腐蚀,耐潮湿,分辨率0.001,精度0.005度。完全符合对设备的安装精度要求。 |
