单轴倾角传感器应用架桥机安全监测

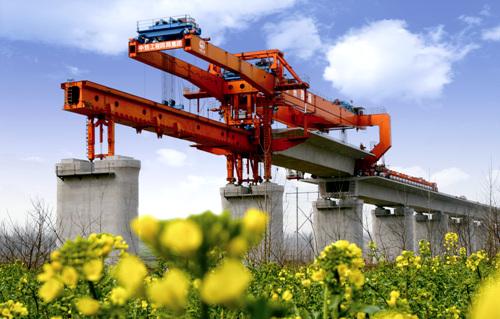

倾角传感器能随时探测出由于路基下陷而引起的探路轮对及架桥机车架的纵向、横向倾斜角度。在探路轮对的作用下，若路基下陷量超过了规定值，或左右股道倾斜量超过了规定值，则监测控制系统会及时报警，同时切断驱动电机电源，并通过制动系统使架桥机紧急制动，保证架桥机不进入不良地段, 避免架桥机倾覆。
我们专为架桥机开发一款电流输出型倾角传感器，每台桥架机上安装2只倾角传感器，均为双轴倾角传感器，传感器N1的横轴检测左右探路轮之间的横拉杆的横向倾角，表示由于路基不均匀下陷引起的线路横向倾角；传感器N2的横轴检测车身的实际横向倾角；传感器N1的纵轴检测车身的实际纵向倾角；传感器N2的纵轴检测防倾覆装置下臂的纵向倾角；传感器N2的纵轴与传感器N1的纵轴测得的纵向倾角之差，表示在探路轮加载系统所施加的垂直载荷作用下路基的下陷量（与架桥机轮组引起的路基下陷量等效），用来衡量路基的密实程度。
传感器所测量的数据通过4-20mA电流信号传输到控制器，控制器可以是PLC或者单片机进行计算和数据的处理。把以上测得的各量分别与经研究确定的各自的门槛值相比较，从而确定路基的密实度是否达到要求，即架桥机能否安全通过。
SSA6115H1-C420的一款单轴电流输出型倾角传感器，4-20mA输出，工作电压很宽，DC9-32V都可以。该传感器为工业级标准，稳定可靠，它是基于改进的MEMS技术，有高的准确性和极佳的抗振性和长期稳定性。在-40 - 85°C温度范围，零点漂移小于0.5°，重复性极好。由于传感单元采用先进的抗振技术，解决了倾角传感器在振动环境下数据变化大的问题，模块对振动不敏感，可忍受高于1000g的冲击。
该款倾角传感器已经被多家公司应用于架桥机领域，经过长期的时间考验，其安全性和可靠性得到了验证。硕锋科技将会继续推出更多款高质量的角度传感器，为工程机械安全监测领域添砖加瓦。
