旋挖钻机垂直度调节

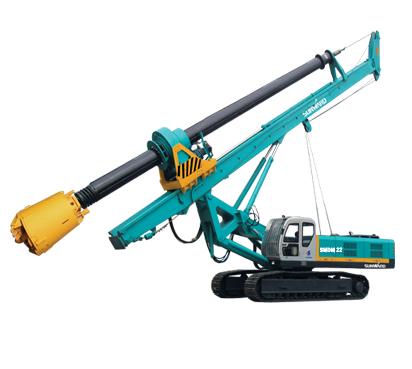

旋挖钻机/打桩机的桅杆垂直度测量和控制

桅杆的垂直度决定钻进孔的合格与否，特别是对于打桩机，垂直度是决定建筑物的可靠性的重要指标，因此如何保持良好的垂直度或者按照一定的角度钻进是施工过程中经常所遇到的问题。在电—液控制系统中，将一双轴倾角传感器直接安装在桅杆上就可以实现这一功能。同时操作人员可以通过PLC的人机接口设备输入倾斜数据，钻机就按照设定的角度自动钻进。

推荐搭配方案：

（1）双轴倾角传感器+倾角显示仪表

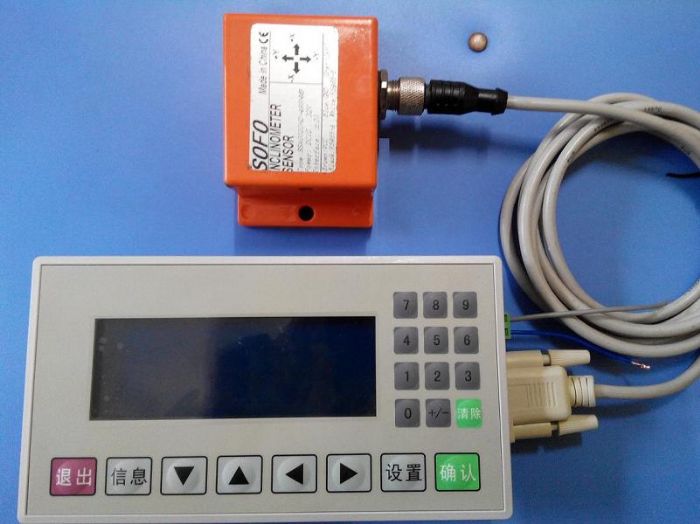

选择SSA0010H2-485MB双轴数字倾角传感器，实时监测当前角度值，这是一款双轴测量的水平传感器，配合SMX32MB倾角显示仪表，在屏幕上可以直观的看到垂直角度值。

该款方案最简洁，性价比最高，本公司已经给很多企业提供了该方案配置。

仪表可以放在驾驶室，可以开孔安装或者直接固定在方便的位置。传感器安装在桅杆上，通过专用的连接线与仪表连接。给仪表接通24V直流电源即可。连接电缆线有2米，5米，10米，12米，15米等规格可选。

功能描述：

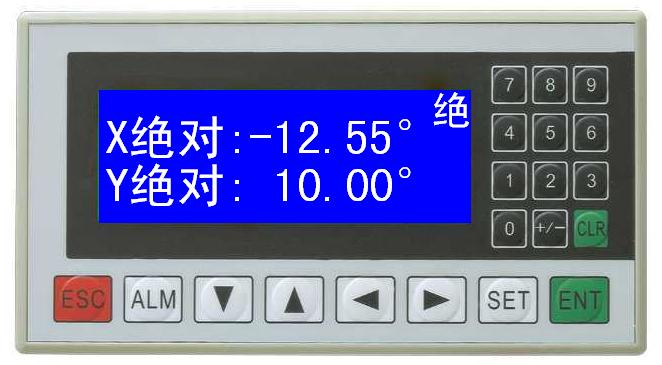

1、绝对角度显示（默认画面）

2、相对角度显示（按上下箭头切换画面）

3、相对零点重置（6个9数字键置零点）

4、报警角度设置（切换到报警角度设置界面，可以设置报警角度值）
